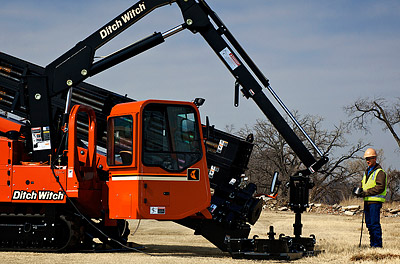

Ditch Witch JT 100 All Terrain
| Размеры |
| Длина установки |
9.35 м |
| Ширина установки |
2.57 м |
| Высота |
2.79 м |
| Угол входа в пласт |
10°- 15° |
| Геометрический угол въезда/съезда |
13°/17° |
| Масса |
21400 кг |
| Буровые штанги |
| Длина |
4.31 м |
| Диаметр замка |
114 мм |
| Диаметр штанги |
92 мм |
| Минимальный радиус изгиба |
62 м |
| Вес штанги |
130 кг |
| Вес кассеты со штангами |
2010 кг |
| Рабочие характеристики |
| Скорость вращения внешнего шпинделя,max |
270 об/мин |
| Скорость вращения внутреннего шпинделя,max |
260 об/мин |
| Крутящий момент на внешнем шпинделе |
16300 H/м |
| Крутящий момент на внутреннем шпинделе,max |
2700 H/м |
| Скорость движения каретки |
46 м/мин |
| Усиление прямой тяги |
31100 кг |
| Усиление обратной тяги |
44500 кг |
| Минимальный диаметр пилотной скважины |
159 мм |
| Скорость перемещения по земле |
5.8 км/ч |
| Двигатель |
| шестицилиндровый турбодизель водяного охлаждения с промежуточным охлаждением нагнетаемого воздуха |
Deutz TCD2013LO6-2V |
| Объём |
7.15 л |
| Мощность при 2300 об/мин |
286 л.с. |
| Cистема подачи бурового раствора |
| Производительность |
0-870 л/мин |
| Максимальное давление |
69 бар |
| Объемы заправляемых жидкостей |
| Гидравлический резервуар |
180 л |
| Топливный бак |
370 л |
